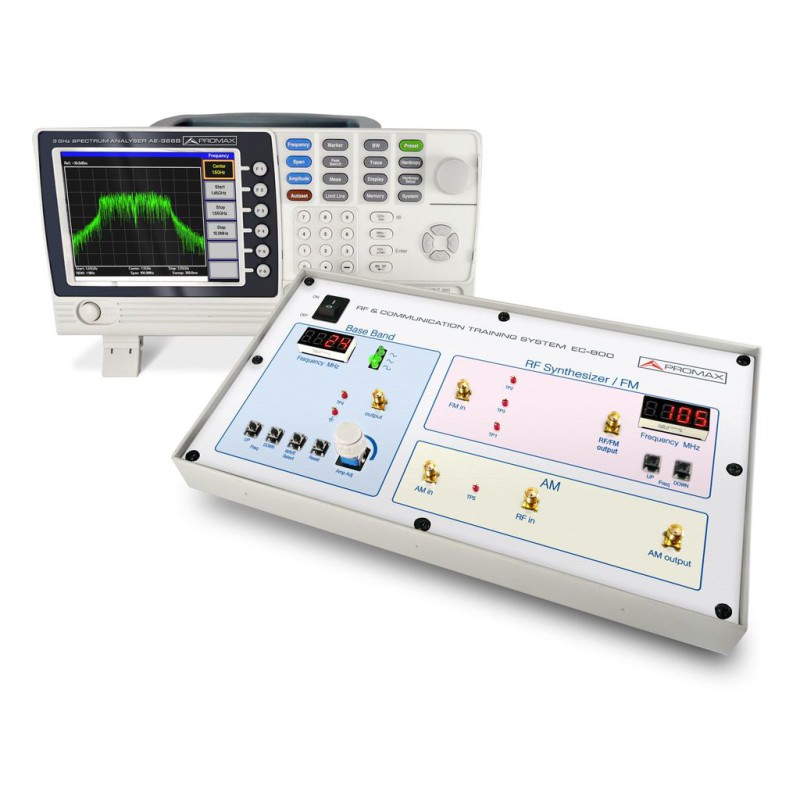

Entrenador básico de comunicaciones y radiofrecuencia (RF)

El entrenador básico de radiofrecuencia EC-800 de PROMAX complementa la gama de equipos didácticos para telecomunicaciones.

Junto con el analizador de espectro AE-366 B conforman un entorno educativo de RF muy indicado para los Ciclos Profesionales de Grado Medio y Superior de Telecomunicaciones así como el nuevo Ciclo de Mantenimiento Electrónico que exige unas nociones mínimas de disciplinas muy diversas, entre las que se encuentra la RF.

En la misma línea que los otros entrenadores, está diseñado en un pupitre de reducidas dimensiones, en el que incluye todas las prácticas necesarias para reconocer los parámetros más importantes que se deben tener en cuenta en las modulaciones básicas de AM y FM. Las frecuencias de trabajo de las portadoras llegan hasta 920 MHz y pueden ser moduladas por señales senoidales, cuadradas, o triangulares de hasta 3 MHz.

Las diferentes aplicaciones prácticas que realiza el entrenador despliegan ante el alumno un abanico muy completo de posibilidades orientadas a la manipulación y medida de los circuitos elementales de modulación.

PRÁCTICAS INCLUIDAS:

1. Funcionamiento básico de un Analizador de Espectro
2. Medición de una forma de onda de banda base
3. Diferentes bandas base de forma de onda y la medida de sus armónicos
4. Medida de la Portadora RF
5. Medida de la señal AM
6. Medida de la señal FM
7. Uso del Analizador de Espectro en Sistemas de Comunicación
8. Medición de productos de comunicación
9. Aplicaciones en Líneas de Producción

ESPECIFICACIONES

• Formas de onda en Banda Base: Senoidal, Cuadrada y Triangular (de 0,1 a 3 MHz)
• Analisis FM/RF: Margen ajustable ≥ 45 MHz (870 a 920 MHz)
• Desviación máxima FM: > 3 MHz
• Diferencia de pico AM: ≥ -18 dBm
• Número de prácticas incluidas: 9
• Accesorios incluidos: Cables de RF (2x100 mm, 1x800 mm), Antena, Cable de red, Adaptador N-SMA, CD-ROM con Manuales de Prácticas y del Profesor
