DeutschИзмерение напряженности электрического поля с анализатором RANGERNeo
Инструмент "Измеритель напряженности поля" или "FSM" доступен для всех телевизионных анализаторов в семье RANGERNeo после прошивки 15.4.
Этот инструмент измеряет напряженность электрического поля в радиочастотных диапазонах спектра поддерживаемых RANGERNeo. Не надо путать его с уровнем сигнала или мощностью сигнала. Это, в основном, используется для проверки охвата радиоантенны, как независимый параметр антенны приемника.
Для использования функции "FSM" кроме полевого измерительного прибора RANGERNeo нам нужна калиброванная антенна и ее характерные параметры.
Узнайте напряженность электрического поля в любой точке с помощью измерителя RANGERNeo и калиброванной антенны.
Что такое "Напряженность электрического поля"?
Мы окружены электромагнитными волнами: видимый свет, микроволновая печь, инфракрасный порт ... являются частью электромагнитного спектра. Разница между ними заключается в их частота и энергия.
В области телекоммуникаций и вещания, компании и государственные учреждения, которые отвечают за радио электрический спектр, должны знать напряженность электрического поля, чтобы проверить охват телевизионного вещания или другого типа вещания (Wi-Fi, Телефония, Тетра, Частные вещания).
В лабораториях прибор также может быть использован для проверки соблюдения правил, таких как электромагнитная совместимость (ЭМС), которая определяет количество излучения, что электронное оборудование может излучать и принимать.
Измерение напряженности поля с RANGERNeo
Функция для измерения напряженности поля у RANGERNeo измеряет напряженность электрического поля в единицах дБмкВ/м (децибел по отношению к 1 мкВ/м).
Во-первых, приемная антенна должна быть подключена к прибору. Антенна принимает сигнал электрического поля, и сигнал становится значением напряжения на сопротивление нагрузки. Отношения между этими двумя параметрами, электрическое поле и генерируемое напряжение, называется коэффициентом антенны или К-фактором.

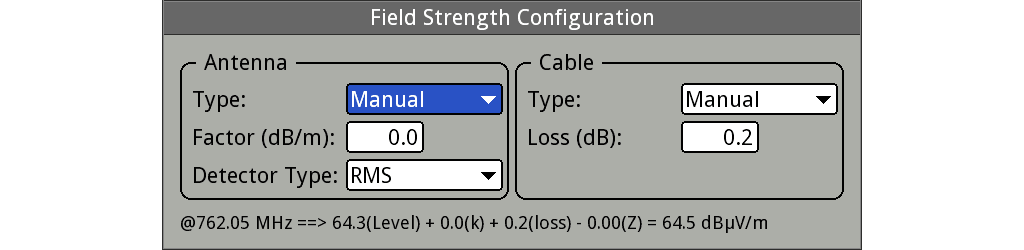

Настройки измерителя напряженности поля.
Коэффициент К, частота измерения, тип обнаружения (PEAK или RMS) и потери кабеля, должно быть установлены на приборе, чтобы получить точное измерение. Существует также возможность автоматического импорта характеристик каждой антенны из файла Excel.
Следующая задача выбрать канал или частоту для измерения и включить функции напряженности поля. Измерения могут быть сохранены на оборудовании, а затем загружаются для дальнейшего анализа.

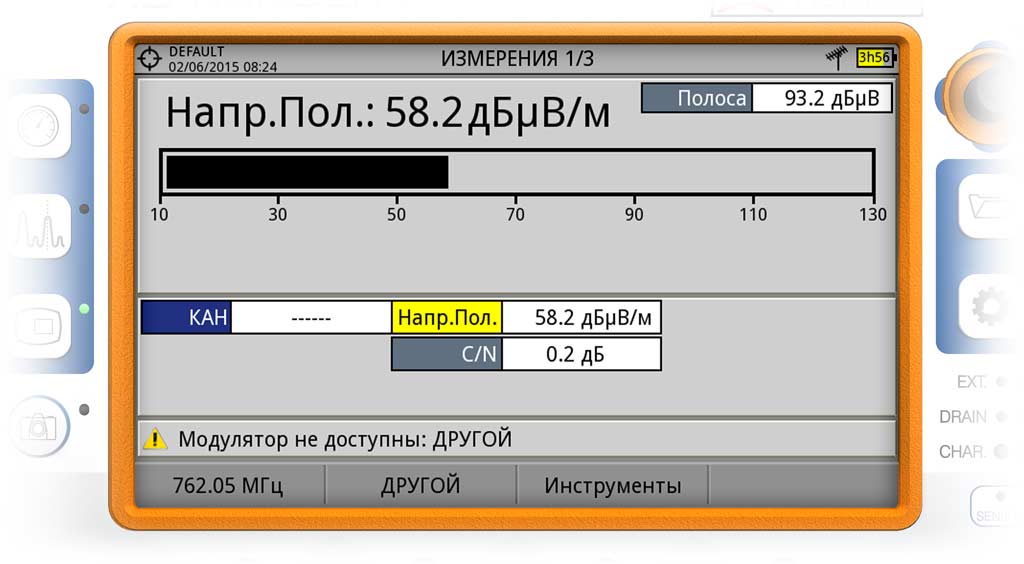

Радио измерение напряженности электрического поля.
В режиме напряженности поля, оборудование не демодулирует и не распознает типа модуляции. Оно только измеряет уровень с фильтром 100кГц и выбранным детектором, а затем применяет изменения (импеданса, антенны и кабеля). Экран настройки отображает небольшой калькулятор внизу, который показывает вклад каждого значения коррекции, в конечном результате.
Как избежать помех из-за спутниковых установок
Большинство монтажников работают с большим профессионализмом, чтобы достичь более высоких стандартов по количеству и качеству принимаемого сигнала. Тем не менее, очень немногие знают, что плохо выполненная спутниковая установка может генерировать помехи в телефонных операторах, которые приводят к перебоям во время вызовов.
Спутниковые установки могут генерировать помехи в сетях мобильных телефонов
То же самое происходит, когда установка становится старой или начинает излучать из-за нестабильного LNB. Это явление порождает большое количество корректирующих действий со стороны государственных инспекторов. К сожалению, раньше для установщиков не было никакой возможности узнать, уровень излучения их спутниковых установок.
Современные стандарты, такие как EN 50083-8-делают очень четкие приемлемые уровни радиации на установках, но монтажники не имеют надлежащих инструментов, чтобы проверить их. Теперь, с новым Полевым измерительным прибором RANGERNeo, монтажник может оценить свою работу, чтобы избежать жалоб операторов, связанных с поврежденными или неправильно установленными LNB.
