РусскийPROLITE-53B: Micro OTDR monomodo y multimodo de cuádruple longitud de onda con pantalla táctil
PROLITE-53B: Micro OTDR monomodo y multimodo de cuádruple longitud de onda con pantalla táctil
Reflectómetro óptico con cuatro longitudes de onda (850, 1300, 1310 y 1550 nm) y un margen dinámico de 23 a 36 dB, diseñado para fibras monomodo y multimodo. Incluye un medidor de potencia y control remoto por Ethernet.

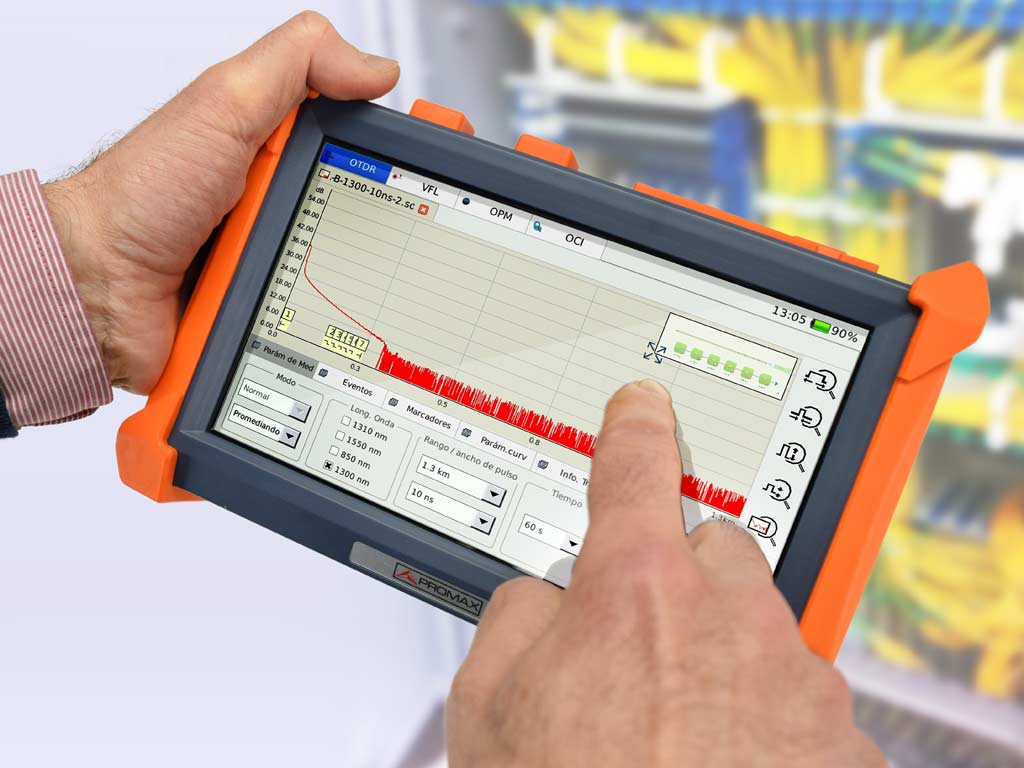

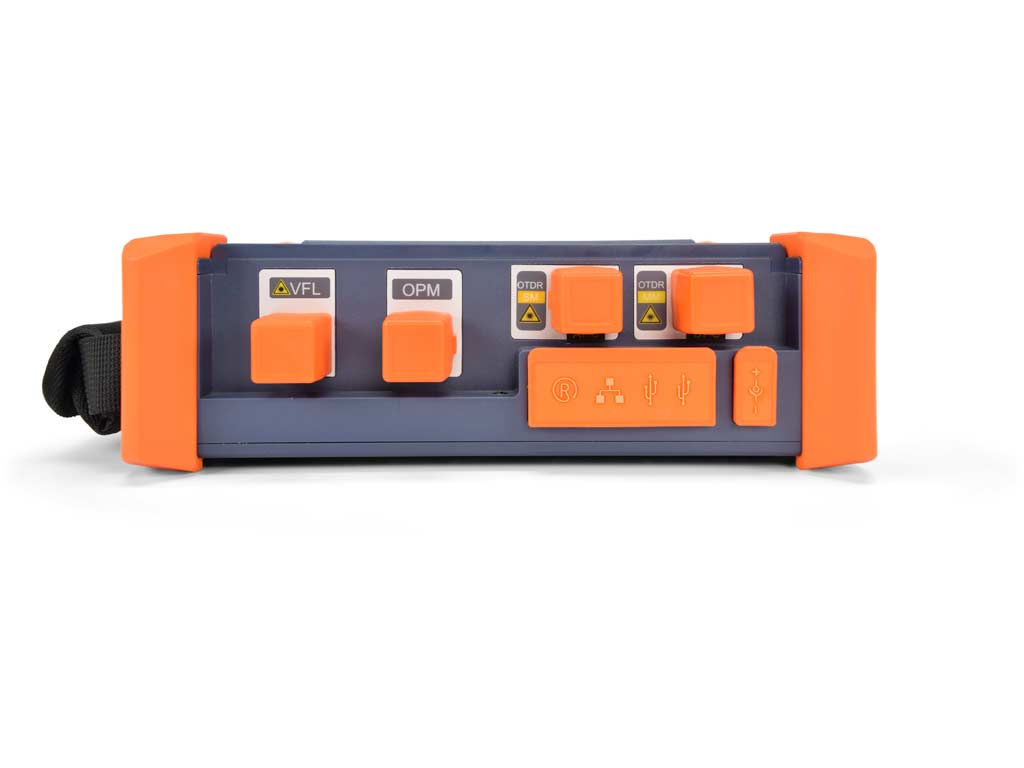

Los OTDR modelo PROLITE-53B con medidor de potencia óptica integrado son reflectómetros ópticos para fibra óptica monomodo y multimodo de cuádruple longitud de onda (850, 1300, 1310 y 1550 nm) con margen dinámico de 23, 28, 38 y 36 dB respectivamente. Integran un localizador visual de fallos (VFL) para ayudar a la rápida localización de roturas en los cables de fibra óptica bajo análisis.
Permiten llevar a cabo pruebas automáticas o manuales e integran análisis inteligentes y multifunción. Su diseño ergonómico permite sujetarlos fácilmente gracias a su asa.
Cuentan con 8 GB de memoria para almacenar datos que se pueden copiar y tratar en el PC para generar informes y análisis sobre las medidas. Permite la conexión de dispositivos de almacenamiento externos por USB.
El PROLITE-53B presenta características exclusivas en un OTDR, como su control remoto que abre la posibilidad de conectar el equipo por el puerto Ethernet a una red LAN y controlarlo remotamente desde un PC, lo cual lo convierte en un equipo perfecto para ser utilizado en la educación.
|
||||||
|
||||||
|
||||||
|
||||||
|
||||||
|
||||||
|
||||||
|
||||||
|
||||||
|
||||||
|
||||||
|
||||||
|
||||||
|
||||||
|
||||||
|
 PROLITE-44 |
 PROLITE-45 |
 PROLITE-50B |
 PROLITE-51B |
 PROLITE-52 |
 PROLITE-53B |
 IC-091 |
 IC-092 |
 IC-093 |
| Tipo de fibra | Monomodo | Monomodo | Monomodo | Monomodo | Monomodo | Mono/Multi modo | Mono/Multi modo | Multimodo | Monomodo |
| Pantalla | Táctil 4” | Táctil 5” | 3,5” | Táctil 8” | 3,5” | Táctil 8” | 8” | 8” | 8” |
| Longitudes de onda (±20 nm) | 1310 / 1550 nm | 1310 / 1550 nm | 1310 / 1550 nm | 1310 / 1550 / 1625 nm | 1625 nm | 850/1300 (multimodo), 1310/1550 (monomodo) | 850/1300/1310/1550 | 850 / 13000 nm | 1310/1550/1625 (PON) nm |
| Margen dinámico | 22 / 20 dB | 24 / 22 dB | 28 / 28 dB | 43 / 41 / 40 dB | 37 dB | 23 / 28 / 38 / 36 dB | 29/30 dB (MM) 37/38 dB (SM) | 29 / 30 dB | 37 /38 /36 (PON) dB |
| Distancia (Fibra monomodo) | 0.5, 1, 2, 5, 10, 20, 40, 60 km | 0.5, 1, 2, 4, 8, 16, 32, 64, 100 km | 0.3, 1,3, 2,5, 5, 10, 20, 40, 80, 160, 240 km | 1.3, 2,5, 8, 10, 20, 40, 80, 160, 240 km | 0.3, 1,3, 2,5, 5, 10, 20, 40, 80,120,160, 240 km | 1.3, 2.5, 5, 10, 20, 40, 80, 160, 240 km | 0.25, 0.5, 1, 2, 4, 8, 16, 32, 64 km | ||
| Distancia (Fibra multimodo) | 1,3, 2,5, 5, 10, 20, 40 km | ||||||||
| Zona muerta EDZ | 3 m | 1,5 m | 2,5 m | 0,8 m | 1,15 m | 1 m | 1 m | 1 m | 1 m |
| Zona muerta ADZ | 10 m | 8 m | 8 m | 4 m | 10 m | 4,5 / 4,5 / 4 / 4 m | 5 m | 5 m | 5 m |
| Tipo de conector | SC / APC (Intercamb. SC, FC, ST) | SC / APC (ntercamb. FC, ST) | SC / APC (Intercamb. SC, FC, ST, LC) | APC (Intercamb. SC, FC, ST, LC) | SC / APC (Intercamb. SC, FC, ST, LC) | SC / APC (SM), SC / UPC (MM) (Intercamb. SC, FC, ST, LC) | SC (FC/ST opcional) | SC (FC/ST opcional) | SC-APC (FC/ST opcional) |
| VFL | 10 km | 10 km | - | 5 km | - | 5 km | 5 km | 5 km | 5 km |
| Medidor de potencia óptica | Incluido | Incluido | - | - | - | Incluido | Incluido | Incluido | Incluido |
| Memoria | 120 MB (tarjeta) | 8 GB | 1000 registros | 8 GB | 1000 registros | 8 GB | 40000 registros | 40000 registros | 40000 registros |
| Conectividad | USB | USB | USB | 2xUSB, RJ45 | USB | 2xUSB, RJ45 | USB | USB | USB |
| Autonomía | 6 h | 8 h | 8h | 10 h | 8 h | 10 h | 8 h | 8 h | 8 h |
| Dimensiones | 85x148x37 mm | 190x130x65 mm | 110x220x70 mm | 235x159x75 mm | 110x220x70 mm | 235x159x75 mm | 108x170x54 mm | 108x170x54 mm | 108x170x54 mm |
| Peso | 0.275 kg | 0.7 kg | 1 kg | 1.5 kg | 1kg | 1.5 kg | 0.64 kg | 0.64 kg | 0.64 kg |
