РусскийDescubre los secretos de la radio FM con el analizador PROMAX
Aunque hace años que tenemos a la radio digital en numerosos países, la radio FM analógica sigue entre nosotros... y va para largo. Así que, ¿cómo funciona la FM estéreo? ¿Qué podemos medir en estas señales? Vamos a entenderlo un poco mejor con la ayuda del medidor de FM avanzado de los medidores de campo PROMAX.
¿Qué hay dentro de un canal FM?

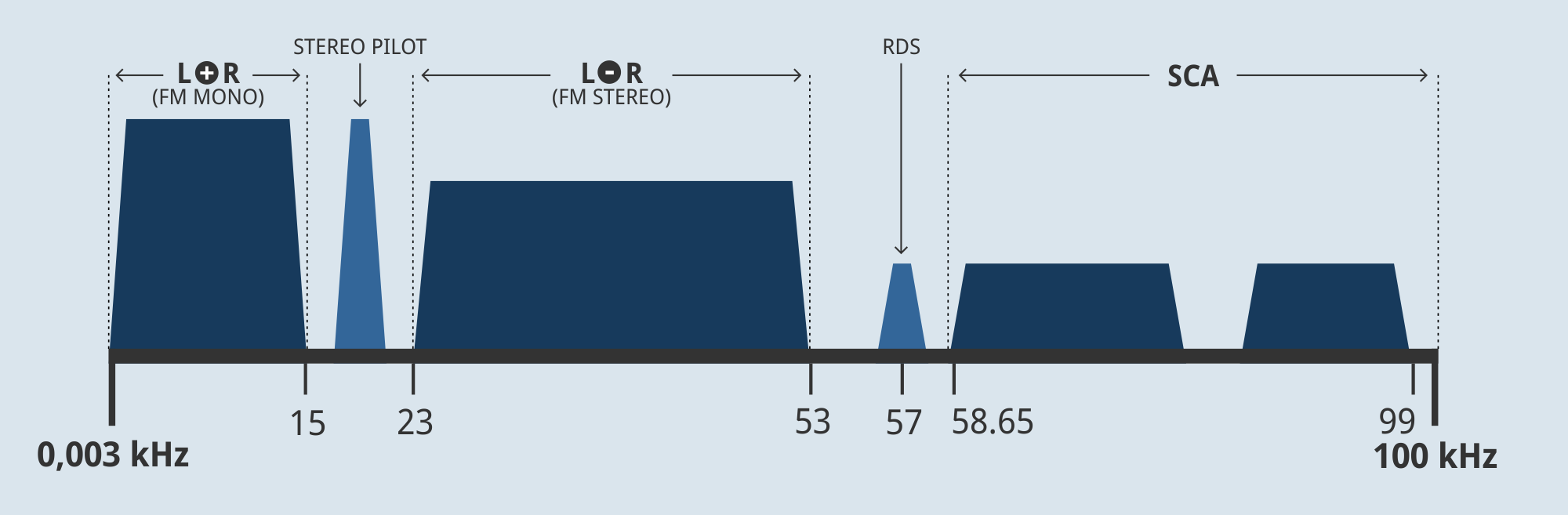

Un canal FM es, de hecho, un múltiplex (MPX) que contiene estas sub-portadoras:
- Sub-portadora IZQ+DCH: Suma de los canales izquierdo y derecho. Es lo que se escuchamos en receptores FM mono.
- Piloto estéreo: Su presencia indica que el canal es estéreo, y además permite regenerar las portadoras de las siguientes dos sub-portadoras.
- Sub-portadora IZQ-DCH: Resta de los canales izquierdo y derecho. Combinando esta información con la sub-portadora IZQ+DCH, los receptores FM estéreo reconstruyen ambos canales de audio.
- Sub-portadora RDS: Información digital del canal para receptores compatibles.
- Servicios SCA: Reservado para codificar información en diversas formas. Para usos profesionales o aplicaciones de pago.
¿Cómo visualizar las subportadoras de FM?

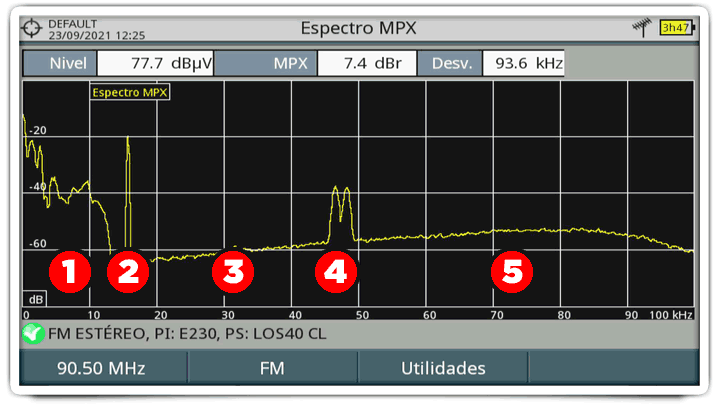

El múltiplex FM (MPX) tiene un ancho de banda de 100 kHz. Podemos ver la ubicación de las subportadoras utilizando la función Espectro MPX de los medidores de campo PROMAX:
- Sub-portadora IZQ+DCH.
- Piloto estéreo.
- Sub-portadora IZQ-DCH.
- Sub-portadora RDS.
- Servicios SCA.

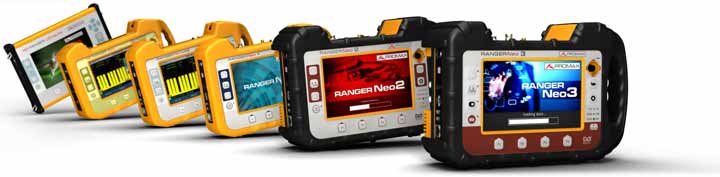

En este artículo utilizamos la opción de análisis FM avanzado de los medidores de campo RANGER Neo. Los medidores de PROMAX, con prestaciones evolutivas según modelo, son una gama de equipos con modelos tanto para instaladores como para supervisores del espectro radioeléctrico.
SOLICITAR UN PRESUPUESTOMedidas avanzadas sobre señales de radio FM estéreo

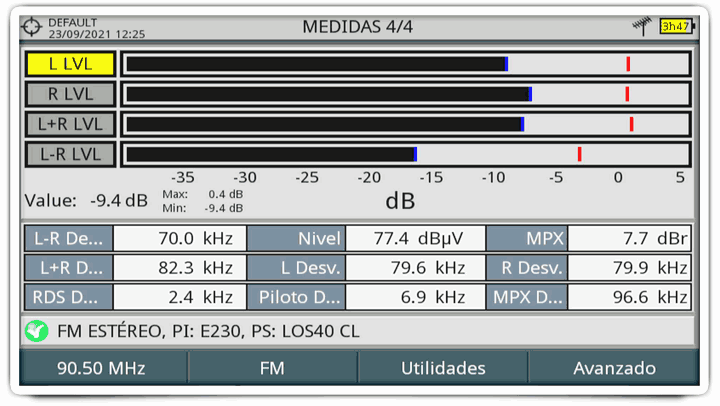

En la siguiente pantalla podemos observar de un vistazo el nivel de los canales izquierdo y derecho y el nivel de cada una de las sub-portadoras que hemos definido hace un momento (IZQ+DCH e IZQ-DCH):
Medidas de la desviación de las portadoras de radio FM

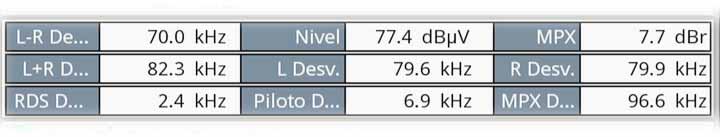

En la parte inferior de la pantalla se muestra la medida básica de nivel de canal y las desviaciones de frecuencia de todos los pilotos que componen el múltiplex FM (MPX).
¿Qué es la desviación de frecuencia y por qué queremos medirla?
FM son las siglas de Modulación en Frecuencia. Esto significa que codificamos la información alterando la frecuencia de la señal: Aumentando y disminuyendo la frecuencia de la portadora dentro de unos limites. Esta alteración es la desviación de frecuencia.
Un exceso de desviación (es decir, una portadora que modifica su frecuencia en exceso) puede producir interferencias entre dos canales adyacentes. Evitamos este problema imponiendo unos límites de desviación por ley que los emisores deben respetar. Así que las autoridades reguladoras del espectro necesitan medir los excesos de desviación y es interesante contar con un medidor de campo que pueda medir la desviación FM en todas las portadoras.

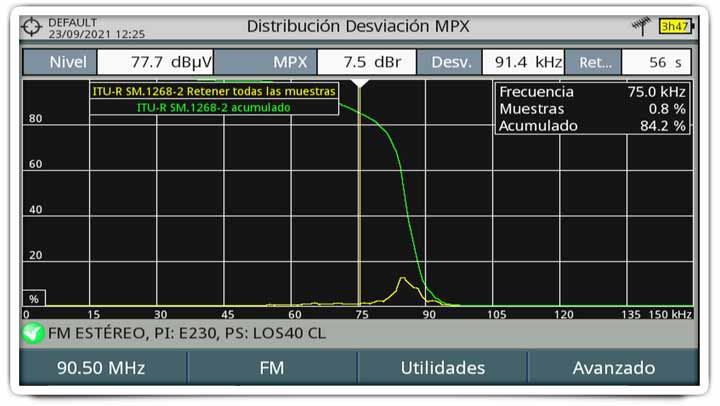

El equipo puede mostrar los histogramas según las normas TU-R SM.1268-2 y TU-R SM.1268-4.
En la pantalla anterior, se puede ver un histograma como ejemplo de la norma ITU-R SM.1268-2: En color amarillo se representa cuántas muestras del total han llegado a una determinada desviación de frecuencia. En verde (acumulado), cuántas han sobrepasado una determinada desviación.
Usar el medidor de campo como una estación de monitorización de la desviación FM
La funcionalidad webControl de los medidores de campo PROMAX, además de permitir el control remoto de los equipos, también permite la monitorización de las señales y el envío por email de alarmas de calidad en función de umbrales definidos por el usuario.
webControl es una función gratuita implementada de serie en los medidores de campo RANGER Neo+ y superiores que les aporta una gran versatilidad: Permite usarlos no solo como equipos de campo, sino como equipos de laboratorio con control 100% remoto y como estaciones de medida a ubicar en localizaciones fijas o móviles.
Análisis de las desviaciones de cada portadora del MPX utilizando el control remoto de los medidores de campo PROMAX
